MF (Movopart)皮帶單元，滾珠導向直線模組

Movopart直線模組推出雙滑架選項。該產品系列的滾珠導向型設計，可以低摩擦為精確定位提供中等精度、速度與推進性能。自調節覆蓋帶張緊器延長了覆蓋帶壽命，保護皮帶與導軌不受污染。

Thomson 的 Rapidtrak系列直線模組通過皮帶驅動與跨于執行器上承受負載的鞍座實現導向直線運動。專為高速、高加速、長行程應用設計。

覆蓋帶張緊器延長了覆蓋帶的壽命，保護絲杠與導軌不受污染，且在磨耗時無需調節張力。

產品介紹

讓 Thomson 幫助您做出選擇！

Linear MOTIONEERING^® 直線單元尺寸選擇工具 >

產品規格：

規格/軸的尺寸	M55 / TF55B	M75 / TF75B	M100 / TF100
截面尺寸（寬x高）: mm (in)	58 x 55 (2.3 x 2.2)	86 x 75 (3.4 x 3.0)	108 x 100 (4.3 x 3.9)
皮帶型號	22-STD SM5-HP	STD5-40	STD8-50
最大行程長度: mm (in)	7000 (276)	12000 (472)	12000 (472)
最大直線速度: m/s (in/s)	5.0 (197)	5.0 (197)	5.0 (197)
最大加速度: m/s2 (in/s2)	40 (1575)	40 (1575)	40 (1575)
重復精度: ± mm (in)	0.1 (0.004)	0.1 (0.004)	0.1 (0.004)
最大輸入速度: rpm (轉/s)	2850	2300	1700
工作溫度: °C (°F)	-20 to 70 (-4 to 158)	-20 to 70 (-4 to 158)	-20 to 70 (-4 to 158)
最大動態負載(Fx): N (lbf)	400 (89.9) 200 (45)	900 (202) 450 (101)	1250 (281) 625 (141)
最大動態負載 (Fy): N (lbf)	750 (169)	1750 (393)	4000 (899)
最大動態負載(Fz): N (lbf)	750 (169)	1750 (393)	4000 (899)
最大動態力矩(Mx): Nm (lbf-in)	5 (44.3)	16 (142)	43 (381)
M最大動態力矩(My): Nm (lbf-in)	29 (257)	84 (744)	280 (2478)
最大動態力矩(Mz): Nm (lbf-in)	29 (257)	84 (744)	280 (2478)
最大驅動軸力(Frd): N (lbf)	200 (45)	600 (135)	1000 (225)
最大驅動軸力矩(Mta): Nm (lbf-in)	12 (106)	30 (266)	45 (398)
皮帶輪直徑: mm (in)	33.4 (1.3)	41.4 (1.6)	56.02 (2.2)
軸每旋轉一周行程: mm (in)	105 (4.13)	130 (5.12)	176 (6.93)
重量: kg (lb) 零行程單元重量每100 mm行程的重量每個滑架重量	4.8 (10.6) 0.53 (1.17) 1.20 (2.65)	7.5 (16.5) 0.88 (1.94) 2.0 (4.41)	11.61 (25.6) 1.43 (3.15) 2.20 (4.85)

MF/TF 直線模組的特性

堅固可靠
可在所有方向安裝
內部自調節菱形滑軌
自動調節不銹鋼防塵帶
安裝在T型槽內的限位開關支架
運輸推力負荷為5000 N
模塊化安裝地腳

沖洗保護
多種鞍座規格可選
不粘滑運動
低驅動轉矩
低摩擦
消隙導軌
高速

手冊

Linear Units Quick Selection Guide	1333 KB	Email
Linear Motion Systems	1257 KB	Email
Linear Motion Systems	1425 KB	Email
Linear Units Overview	1057 KB	Email
Linear Units Overview	1573 KB	Email
Linear Units Quick Selection Guide	427 KB	Email

產品目錄

Linear Motion Systems	9163 KB	Email
Linear Motion Systems	9214 KB	Email
Linear Motion Systems	9107 KB	Email
直線運動系統	11683 KB	Email

計算支持

Average Load Calculation (Release 3)	107 KB	Email
Linear Units Sizing & Selection	823 KB	Email
Mechanical Motion Calculation (Release 6)	302 KB	Email
Move Motion Profile Calculation (Release 3)	93 KB	Email
Multi-Axis Cycle Time Calculation (Release 3)	98 KB	Email
Movopart 55-75-100 Sizing & Selection Calculation (Release 25)	1087 KB	Email

手冊

Movopart M55, M75, M100 Installation and Service	1378 KB	Email
Rapidtrak M100, 75, 55 Installation and Operation	3163 KB	Email

The Linear Motion Systems Product Selector is Temporarily Unavailable

Click the button below to use the newest edition of our industry's most advanced sizing and selection tool for linear motion system: LinearMotioneering.

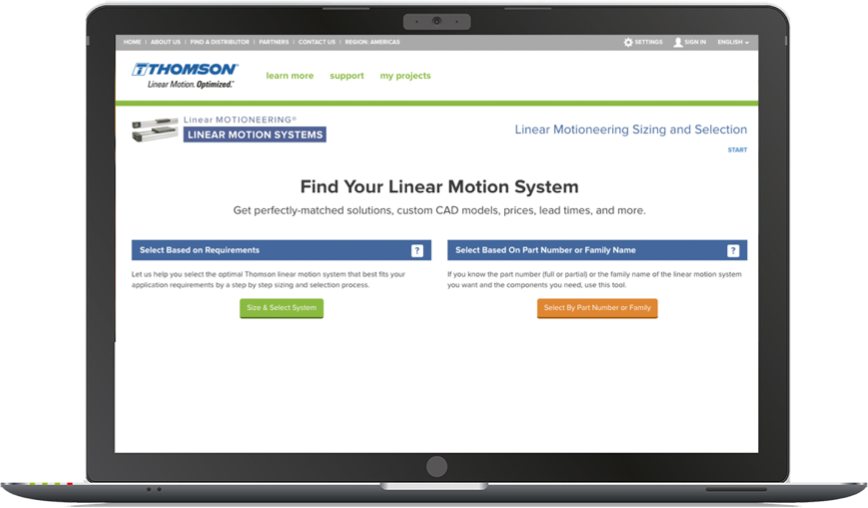

Image above: The LinearMotioneering Landing Page

下載以下模型，請先登錄

登錄
